可变光衰减器是光纤通信中一种重要的光无源器件,通过衰减传输光功率来实现对信号的实时控制。
中文全称:可变光衰减器
英文全称:Variable Optical Attenuator
简称:VOA
今天看光纤在线采访OptiWorks(翔光)的新闻稿中提到VOA这一产品,这里整理下相关的产品知识。
光衰减器是一种非常重要的纤维光学无源器件,它可按用户的要求将光信号能量进行预期地衰减,常用于吸收或反射掉光功率余量。

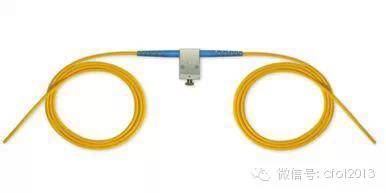

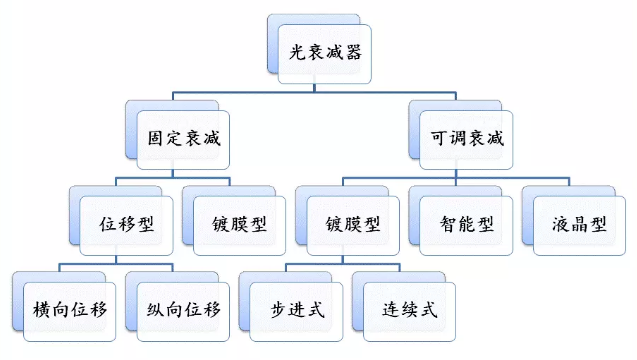

一、到目前为止市场上已经形成了固定式、可调式两大类型多种系列光衰减器。不同类型的衰减器分别采用不同的衰减工作原理。
众所周知,当两段光纤进行连接时,必须达到相当高的对中精度,才能使光信号以较小的损耗传输过去。反过来,如果将光纤的对中精度做适当的调整,就可以控制其衰减量。位移型光衰减器就是根据这个原理,有意让光纤在对接时,发生一定的错位。使光能量损失一些,从而达到控制衰减量的目的。

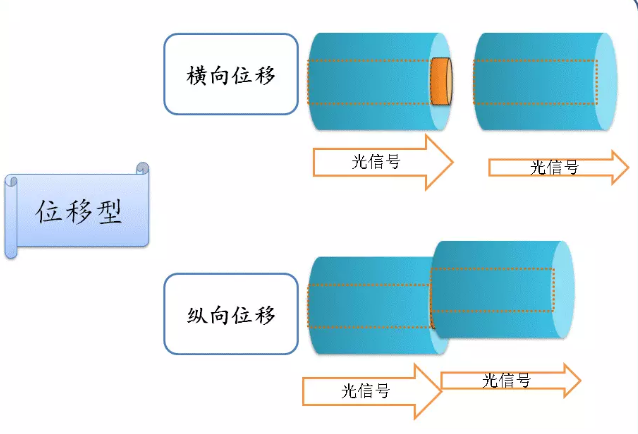

位移型光衰减器又分为两种:横向位移型光衰减器、轴向位移型光衰减器。横向位移型光衰减器是一种比较传统的方法,由于横向位移参数的数量级均在微米级,所以一般不用来制作可变衰减器,仅用于固定衰减器的制作中,并采用熔接或粘接法,到目前仍有较大的市场,其优点在于回波损耗高,一般都大于60dB。轴向位移型光衰减器在工艺设计上只要用机械的方法将两根光纤拉开一定距离进行对中,就可实现衰减的目的。这种原理主要用于固定光衰减器和一些小型可变光衰减器的制作。

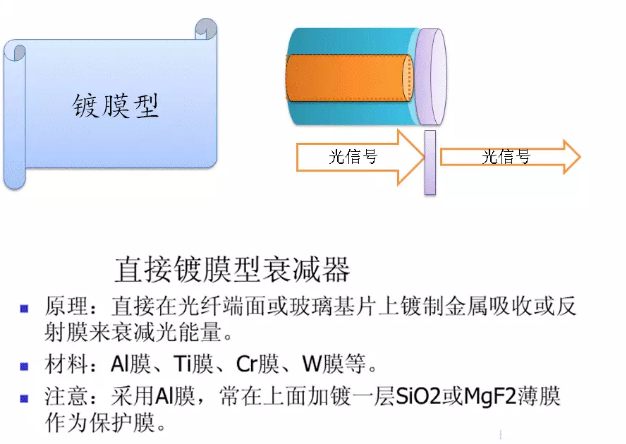

这种衰减器利用光在金属薄膜表面的反射光强与薄膜厚度有关的原理制成。如果玻璃衬底上蒸镀的金属薄膜的厚度固定,就制成固定光衰减器。如果在光纤中斜向插入蒸镀有不同厚度的一系列圆盘型金属薄腊的玻璃衬底,使光路中插入不同厚度的金属薄膜,就能改变反射光的强度,即可得到不同的衰减量,制成可变衰减器。
固定式光衰减器主要用于对光路中的光能量进行固定量的衰减,其温度特性极佳。在系统的调试中,常用于模拟光信号经过一段光纤后的相应衰减或用在中继站中减小富余的光功率,防止光接收机饱和;也可用于对光测试仪器的校准定标。对于不同的线路接口,可使用不同的固定衰减器;如果接口是尾纤型的,可用尾纤型的光衰减器焊接于光路的两段光纤之间;如果是在系统调试过程中有连接器接口,则用转换器式或变换器式固定衰减器比较方便。
在实际应用中常常需要衰减量可随用户需要而改变的光衰减器。所以可变衰减器的应用范围更广泛。例如由于EDFA、CATV光系统的设计富余度和实际系统中光功率的富余度不完全一样,在对系统进行BER评估,防止接收机饱和时,就必须在系统中插入可变光衰减器,另外,在纤维光学(如光功率计或OTDR)的计量、定标也将使用可变衰减器。从市场需求的角度看,一方面光衰减器正向着小型化,系列化、低价格方向发展。另一方面由于普通型光衰减器已相当成熟,光衰减器正向着高性能方向发展,如智能化光衰减器,高回损光衰减器等。
