光纤阵列是利用V型槽(V-Groove)基片,把一束光纤或一条光纤带按照规定间隔安装在基片上,所构成的阵列。

中文全称:光纤阵列

英文全称:Fiber Array

简称:光纤阵列

光纤阵列就是把光纤按照一定的间距排列固定起来形成的光器件,它是光进出光器件的通道。光纤阵列分为单芯光纤阵列(SFA)(尽管只有一根光纤,还是被称为阵列)和多芯光纤阵列(MFA)。




单芯FA结构简单,长用来固定光纤的是玻璃毛细管,它是像拉光纤一样拉出来的。在毛细管内渗入胶水,然后把干净的裸光纤穿过去,在裸光纤与毛细管结合处点上稍软的保护胶,最终将端面抛光成预定的角度就成了单芯FA。

多芯FA涉及到精确控制多个光纤之间的间距,需要一个精密的基底给光纤定位,最常用的是硅V型槽和玻璃V型槽。在V槽上涂抹紫外胶,用一个平整的小玻璃片将光纤压入V槽,固化后在V槽后的平台区涂上保护胶,最后将端面抛光成预定角度,多芯FA就做成了。

多芯FA最常见的通道数为2/8/16/32/48/96通道,最常见的通道间距是127um/250um,也可以根据芯片需求,定制其它通道数和通道间距的多芯FA。


光纤阵列有常规FA 、45°光纤悬出FA  、 光纤转90°FA
1.常规FA:光纤前端面与V槽、盖板为同一抛光平面,光纤直出无弯曲


2. 45°光纤悬出FA:光纤前端面伸出来,并被抛光成45°,用于将光转90°后与PD耦合。

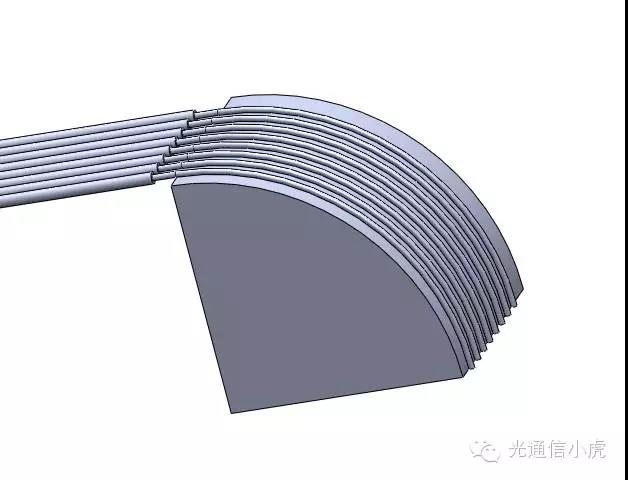

3. 光纤转90°FA:光纤:光纤被转角90°固定在基底上,常用于和硅光芯片中的光栅耦合。



光纤阵列通常应用于平面光波导,阵列波导光栅,有源/无源阵列光纤器件,微机电系统;多通道光学模块等。其中,光纤阵列是平面光波导分路器(PLC Splitter)重要的部件之一,可大大减少光波导器件和光耦合对准的损耗。
