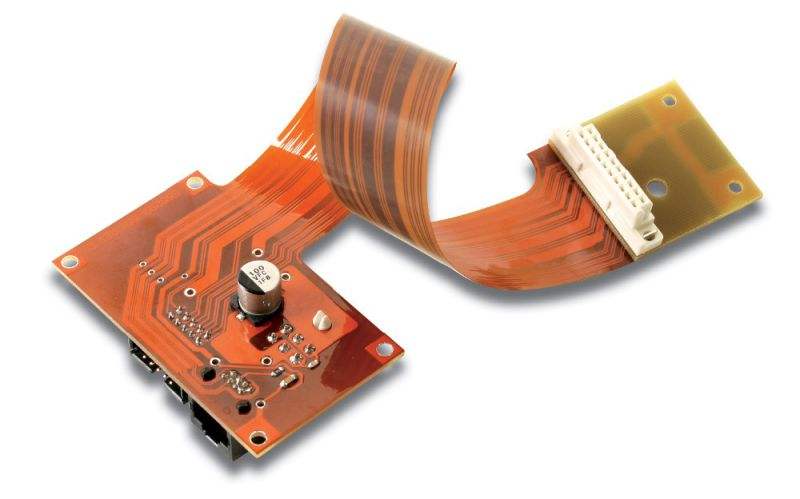

FPC（Flexible Printed Circuit）即柔性电路板，又称软性电路板、挠性电路板。 FPC是上世纪70年代美国为发展航天火箭技术发展而来的技术，是以聚脂薄膜或聚酰亚胺为基材制成的一种具有高度可靠性，绝佳曲挠性的印刷电路，通过在可弯曲的轻薄塑料片上，嵌入电路设计，使在窄小和有限空间中堆嵌大量精密元件，从而形成可弯曲的挠性电路。

基本结构（铜箔基板（Copper Film)）:

铜箔：基本分成电解铜与压延铜两种. 厚度上常见的为1oz 1/2oz 和 1/3 oz

基板胶片：常见的厚度有1mil与1/2mil两种.

胶（接着剂）：厚度依客户要求而决定.

覆盖膜保护胶片（Cover Film)

覆盖膜保护胶片：表面绝缘用. 常见的厚度有1mil与1/2mil.

胶（接着剂）：厚度依客户要求而决定.

离形纸：避免接着剂在压着前沾附异物；便于作业.

补强板(PIStiffener Film)

补强板： 补强FPC的机械强度，方便表面实装作业.常见的厚度有3mil到9mil.

胶（接着剂）：厚度依客户要求而决定.

离形纸：避免接着剂在压着前沾附异物.

EMI：电磁屏蔽膜，保护线路板内线路不受外界（强电磁区或易受干扰区）干扰。

组成材料:

1、绝缘薄膜

绝缘薄膜形成了电路的基础层，粘接剂将铜箔粘接至了绝缘层上。在多层设计中，它再与内层粘接在一起。

绝缘薄膜也被用作防护性覆盖，以使电路与灰尘和潮湿相隔绝，并且能够降低在挠曲期间的应力，铜箔形成了导电层。

绝缘薄膜材料最为常用的是聚酷亚胺和聚酯材料。聚酰亚胺材料具有非易燃性，几何尺寸稳定，具有较高的抗扯强度，并且具有承受焊接温度的能力;聚酯，也称为聚乙烯双苯二甲酸盐，其物理性能类似于聚酰亚胺，具有较低的介电常数，吸收的潮湿很小，但是不耐高温。聚酰亚胺绝缘薄膜通常与聚酰亚胺或者丙烯酸粘接剂相结合，聚酯绝缘材料一般是与聚酯粘接剂相结合。

2、导体

铜箔适合于使用在柔性电路之中，它可以采用电淀积（Electrodeposited简称：ED），或者镀制。

3、粘接剂

粘接剂除了用于将绝缘薄膜粘接至导电材料上以外，它也可用作覆盖层，作为防护性涂覆，以及覆盖性涂覆。两者之间的主要差异在于所使用的应用方式，覆盖层粘接覆盖绝缘薄膜是为了形成叠层构造的电路。粘接剂的覆盖涂覆所采用的筛网印刷技术。

特性:

        FPC具有配线密度高、重量轻、厚度薄、弯折性好的特点。

1、短：组装工时短

所有线路都配置完成.省去多余排线的连接工作

2、小：体积比PCB小

可以有效降低产品体积.增加携带上的便利性

3、轻：重量比 PCB （硬板）轻

可以减少最终产品的重量

4、薄：厚度比PCB薄

可以提高柔软度.加强再有限空间内作三度空间的组装

产前处理:

产前预处理有三个方面,首先是FPC板工程评估，主要是评估客户的FPC板是否能生产，公司的生产能力是否能满足客户的制板要求以及单位成本；如果工程评估通过，接下来则需要马上备料，满足各个生产环节的原材料供给，最后，对客户的CAD结构图、gerber线路资料等工程文件进行处理，以适合生产设备的生产环境与生产规格，然后将生产图纸及MI（工程流程卡）等资料下放给生产部及文控、采购等各个部门，进入常规生产流程。

生产流程：

双面板制

开料→ 钻孔→ PTH → 电镀→ 前处理→ 贴干膜 → 对位→曝光→ 显影 → 图形电镀 → 脱膜 → 前处理→ 贴干膜 →对位曝光→ 显影 →蚀刻 → 脱膜→ 表面处理 → 贴覆盖膜 → 压制 → 固化→ 沉镍金→ 印字符→ 剪切→ 电测 → 冲切→ 终检→包装 → 出货

单面板制

开料→ 钻孔→贴干膜 → 对位→曝光→ 显影 →蚀刻 → 脱膜→ 表面处理 → 贴覆盖膜 → 压制 → 固化→表面处理→沉镍金→ 印字符→ 剪切→ 电测 → 冲切→ 终检→包装 → 出货

未来改进方向：

1、厚度。FPC的厚度必须更加灵活，必须做到更薄；

2、耐折性。可以弯折是FPC与生俱来的特性，未来的FPC耐折性必须更强，必须超过1万次，当然，这就需要有更好的基材；

3、价格。现阶段，FPC的价格较PCB高很多，如果FPC价格下来了，市场必定又会宽广很多。

4、工艺水平。为了满足多方面的要求，FPC的工艺必须进行升级，最小孔径、最小线宽/线距必须达到更高要求。
