光模块是进行光电和电光转换的光电子器件
中文全称:光模块
英文全称:optical module
简称:光模块
市面上的光模块多种多样 ,什么场景用哪样的光模块呢?
首先我们了解光模块都用在那些地方?
光模块分类
按封装:1*9 、GBIC、 SFF、SFP、XFP、SFP+、X2、XENPARK、300pin等。

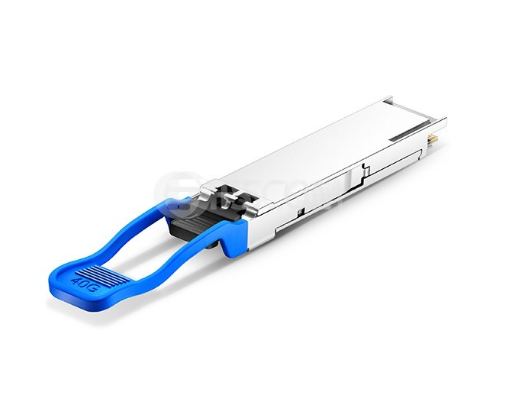

按速率:155M、622M、1.25G、2.5G、4.25G、10G、40G等。
按波长:常规波长、CWDM、DWDM等。
按模式:单模光纤(黄色)、多模光纤(橘红色)。
按使用性:热插拔(GBIC、 SFP、XFP、XENPAK)和非热插拔(1*9、SFF)

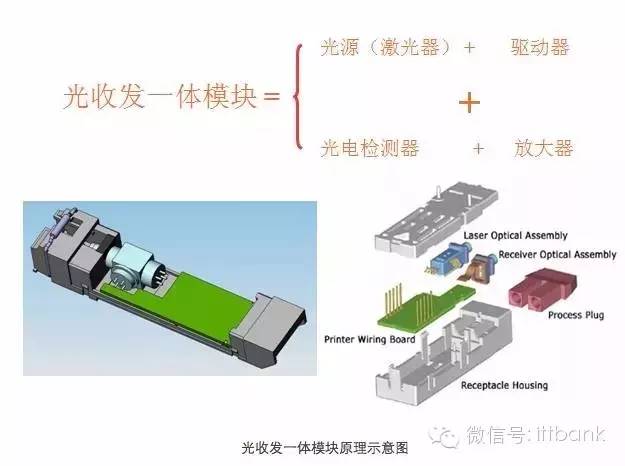

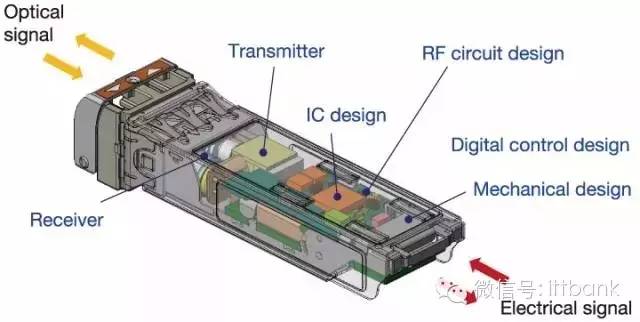

光模块基本原理-光收发一体模块
几种常见光模块:
1)GBIC光模块
GBIC(Giga Bitrate Interface Converter)是将千兆位电信号转换为光信号的接口器件。GBIC设计上可以为热插拔使用,是一种符合国际标准的可互换产品。
4)C-SFP
Compact SFP即紧凑型SFP,在现有SFP封装基础上,发展为更先进、更紧凑的CSFP封装。
CSFP MSA中共定义了3种C-SFP:1ch/2ch/3ch Compact SFP
5)电口模块
电口模块即Copper SFP,SFP封装电口模块,100米可支持最大传输距离100m
7)CWDM模块
CWDM光模块采用CWDM 技术,通过外接波分复用器,将不同波长的光信号复合在一起,通过一根光纤进行传输,从而节约光纤资源。同时,接收端需要使用波分解复用器对复光信号进行分解。
CWDM SFP光模块分为18个波段,从1270nm~1610nm,每两个波段之间相隔20nm。常用8个波段,从1470nm~1610nm,每通道间隔20nm。
8)DWDM 模块
DWDM SFP属于密集波分复用技术,可以将不同波长的光偶合到单芯光纤中去,一起传输。 DWDM SFP的通道间隔根据需要有0.4nm,0.8nm,1.6nm等不同间隔,间隔较小、需要额外的波长控制器件。
DWDM SFP的一个关键优点是它的协议和传输速度是不相关的。
11)Xpak和X2光模块
Xpak和X2光模块都是从Xenpak标准演进而来的,其内部功能模块与Xenpak基本相同,在电路板上的应用也相同,都是使用一个模块即可实现10G以太网光接口的功能。由于Xenpak光模块安装到电路板上时需要在电路板上开槽,实现较复杂,无法实现高密度应用。而Xpak和X2光模块经过改进后体积只有Xenpak的一半左右,可以直接放到电路板上,因此适用于高密度的机架系统和PCI网卡应用。
