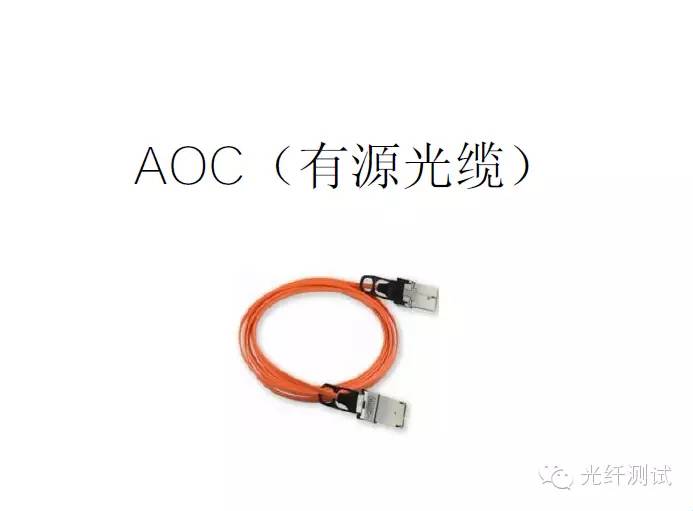

有源光缆AOC（Active Optical Cable）即主动式光纤缆线，也叫做带芯片的光缆。

光互连从结构上看有四种实现形式，1）芯片内的互连；2）芯片之间的互连；3）电路板之间的互连；4）通信设备之间的互连。

基于光引擎技术的有源光缆产品是实现数据中心高速光互连的最佳解决方案，是一种芯片间的互连结构。

传统的数据中心互联主要是基于同轴电缆，AOC有源光缆与互联铜缆相比拥有许多显著的优势。比如在系统链路上的传输功率更低，重量仅为直连铜缆四分之一，体积约为铜缆的一半，并且在机房布线系统中具有更好的空气流动散热性，光缆的弯折半径比铜缆做得更小，传输距离更远（可以达到100～300米），且产品传输性能的误码率也更优，BER可以达到10^-15。与光收发模块相比，AOC有源光缆由于存在不外露的光接口，不存在光接口清洁和被污染的问题，系统稳定性和可靠性大大提升，并且降低机房维护成本。

目前市场主流高速光互连AOC产品包括10Gbps SFP+ AOC、40Gbps QSFP+AOC、56G QSFP+AOC 和120Gbps CXP AOC等。

AOC应用：
有源光缆是由集成光电器件组成的 ，用于数据中心、高性能计算机、大容量存储器等设备之间进行高速率、高可靠性互联的传输设备，它通常满足于工业标准的电接口，通过内部的电-光-电转换，使用光缆的优越性进行数据的传输。

AOC结构:
简单说，可以把有源光缆理解成两个光收发器（Rransceiver）及光缆跳线（Jumper）组成的一套系统，不过这个系统相对独立器件组成的系统效率更高，可靠性更好。

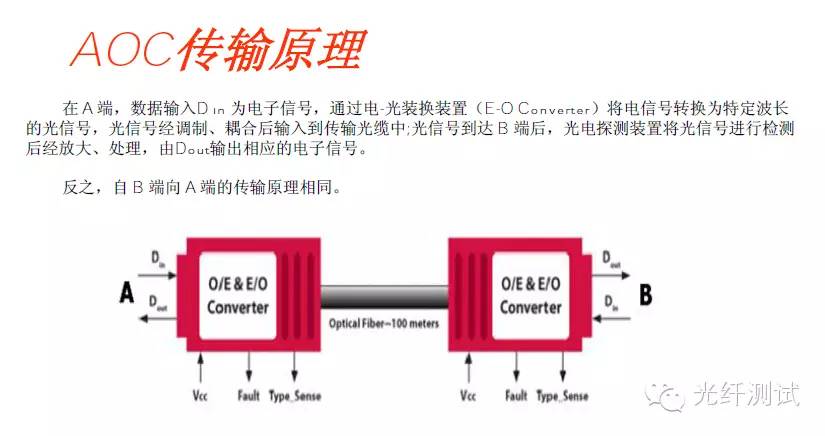

AOC传输原理
在A端，数据输入Din为电子信号，通过电-光转换装置（E-0 Converter）将电信号转换为特定波长的光信号，光信号经调制、耦合后输入到传输光缆中；光信号到达B端后，光电探测器将光信号进行检测后经放大、处理，由Dout输出相应的电子信号。反之，自B端向A端的传输原理相同。
