RZ编码(归零编码)浏览次数:4034次  最近更新:2019-10-28 18:17:56

RZ编码也成为归零码,归零码的特性就是在一个周期内,用二进制传输数据位,在数据位脉冲结束后,需要维持一段时间的低电平。

中文全称:归零编码

英文全称:Return Zero Code

简称:RZ

在数字电路中,组成一连串信息的基元就是0和1,无论是在CPU、DSP、MCU甚至是个数字计数器中,数字电路在其中能够处理的信息也只有0和1,而对于任何外界的信息,计算机都能通过两个量来描述,那就是0和1。而对于数字通信来说,想要用0和1来传递你想传达的信息,则必须要通过一种特殊的约定来进行同步,这种约定就是编码。

两台设备要想进行有线通信,最终都是将想要传达的信息转变成一串比特流,进而在传输线上进行传输。常规数字通信为数据线+时钟线的形式,但对于高速信号而言,时钟线和数据线长度的稍稍偏差,就会造成接收端无法满足数据采样的建立时间,故会导致数据出错。而最好的方式就是将时钟信号和数据信号用同一根线来传递,所以出现了一些比较特殊的编码,是的时钟和数据能够融合在一起。

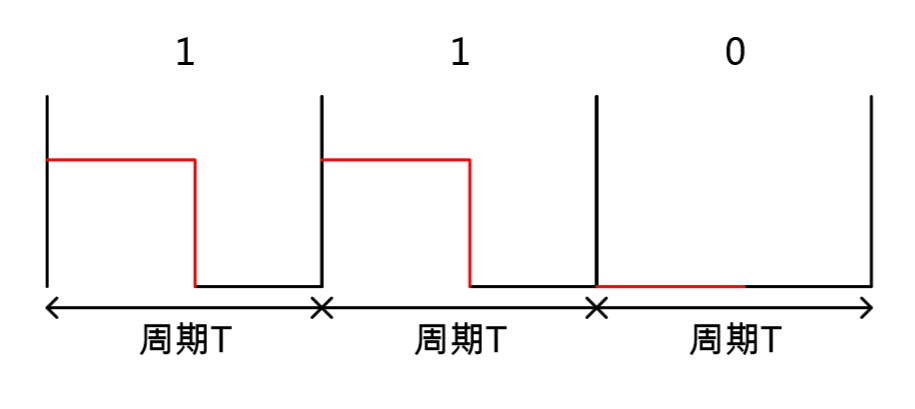

RZ编码也成为归零码,归零码的特性就是在一个周期内,用二进制传输数据位,在数据位脉冲结束后,需要维持一段时间的低电平。举个图例:

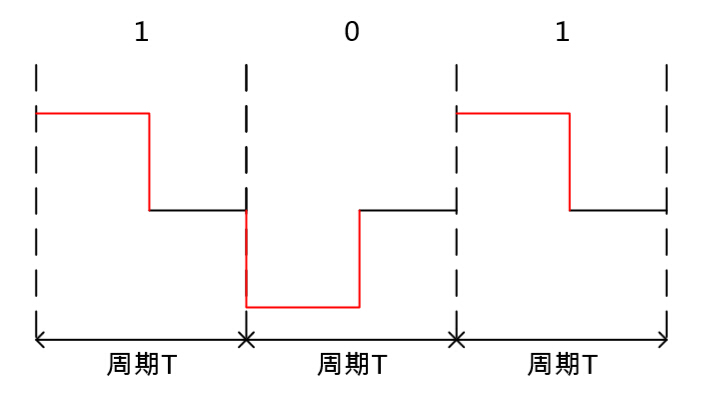

图中红色的线表示数据,只占据一部分的周期,剩下周期部分为归零段。而归零码而分为单极性归零码和双极性归零码,图1表示的是单极性归零码,即低电平表示0,正电平表示1。对于双极性归零码来说,则是高电平表示1,负电平表示0。如下图所示:

这种编码方式虽说能够同时传递时钟信号和数据信号,但由于归零需要占用一部分的带宽,故传输效率也就收到了一定的限制,假设数据传输时间为t,一个周期时间为T,则这种传输效率η=t/T。



关键词:RZ
